6.4.2. Hvordan tolke linjene som vises

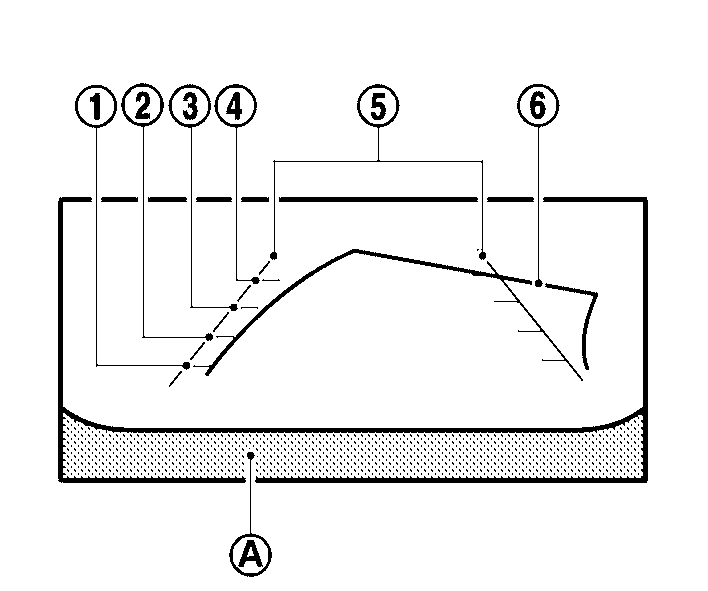

Ledelinjer som angir kjøretøyets bredde og avstander til objekter med referanse til støtfangerlinjen (A) vises på skjermen.
Hjelpelinjene:
Antyder avstanden fra bilens karosseri.
Rød linje (1): ca. 0,5 m (1,5 fot)
Gul linje (2): ca. 1 m (3 fot)
Grønn linje (3): ca. 2 m (7 fot)
Grønn linje (4): ca. 3 m (10 fot)
Veiledningslinjer for kjøretøybredde (5):
indikerer bilen når den rygger.
Prediktive kurslinjer (6):
Angir antatt kjørelinje ved rygging. De prediktive kurslinjene vises på skjermen når girspaken er i R (revers) posisjon og hvis rattet dreies. Linjene for antatt bane endrer seg avhengig av rattutslaget og vises ikke hvis rattet står i stillingen rett frem.
Hjelpelinjene for bilens bredde og bredden på de foreslåtte trasélinjene er bredere enn den faktiske bredden på traseen.
